Регулируемые опоры HILST LIFT

Регулируемые опоры HILST LIFT

Новинка 2020! Инновационные регулируемые опоры HILST Lift для строительства эксплуатируемых кровель и террас любых уровней сложности. Опоры HILST Lift имеют автоматический корректор угла наклона кровли до 5%.

Применение регулируемых опор

Пластиковые регулируемые опоры применяются для строительства террас и эксплуатируемых кровель с применением досок из ДПК, плитки (керамогранита), зеленых насаждений и искусственной травы; идеально подходят для создания подсистем с комбинированными настилами. Регулируемые опоры HILST Lift востребованы для создания танцевальных площадок, прогулочных зон, летних кафе, зон отдыха, парков, территорий вокруг бассейнов и т.д.

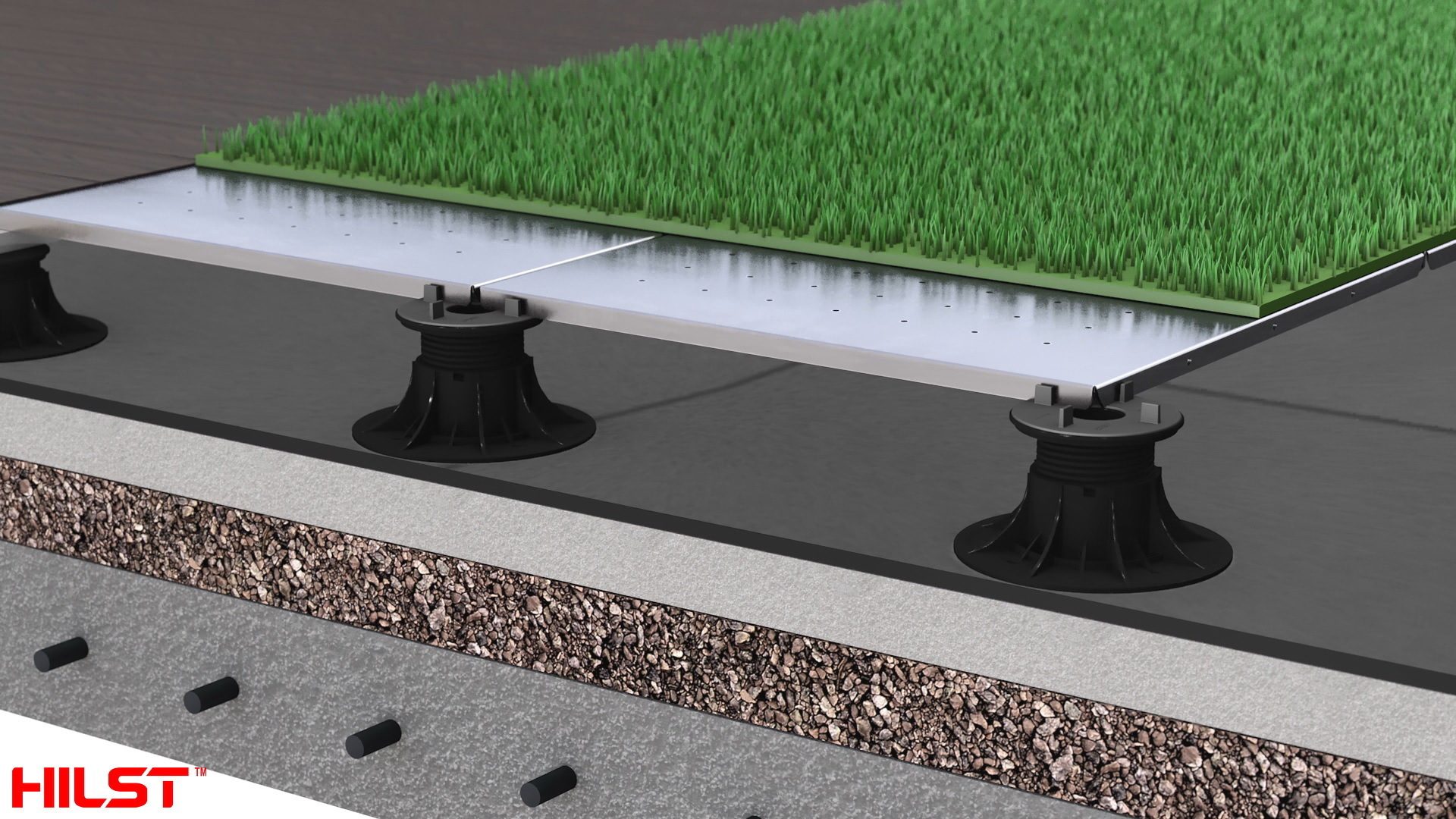

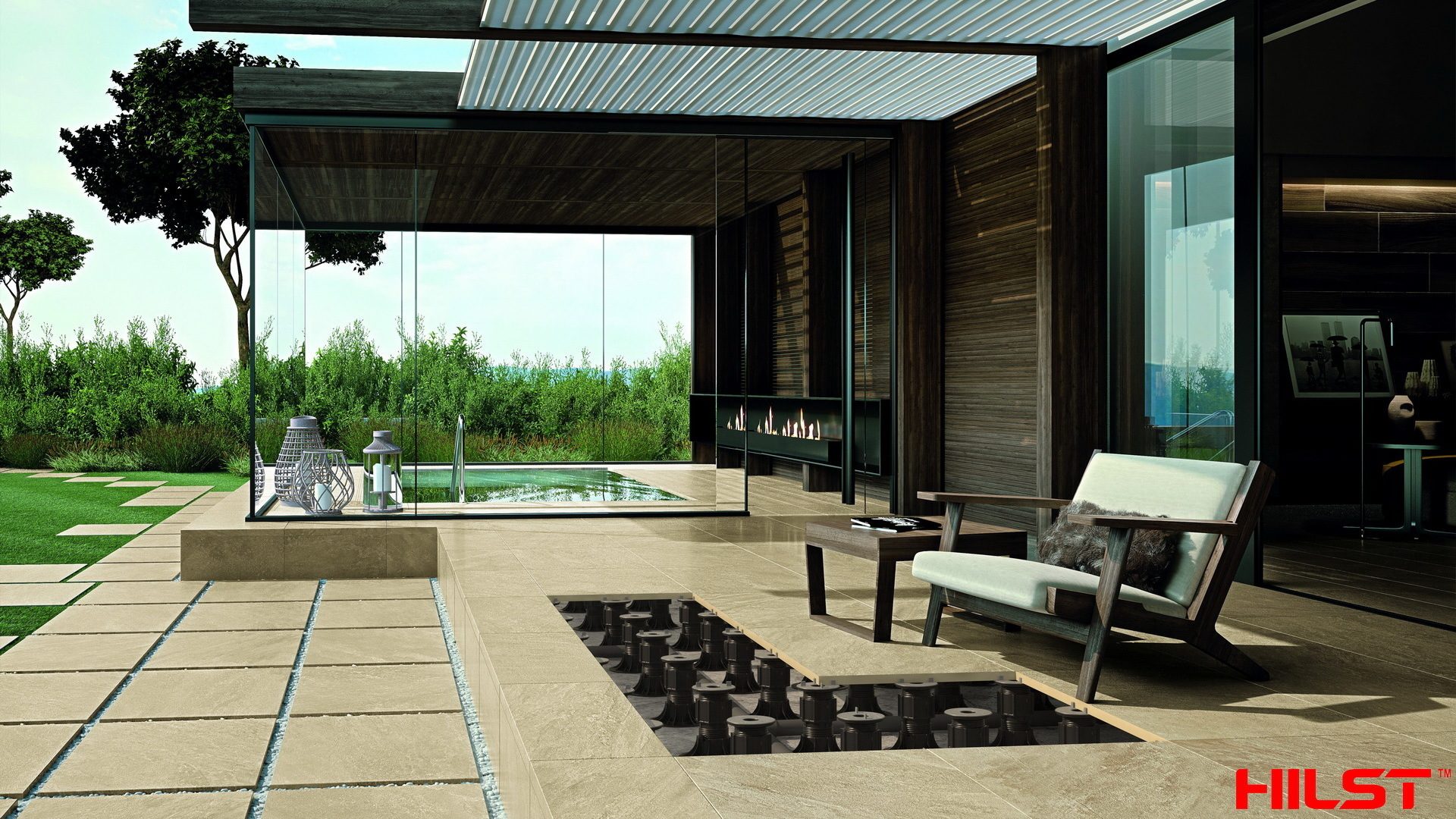

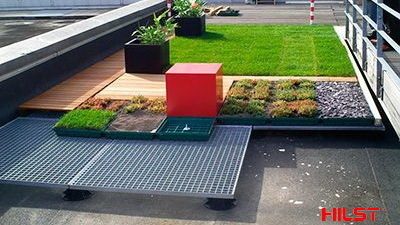

Эксплуатируемая кровля hilst roof panel на регулируемых опорах hilst lift Терраса плитка italon и опоры hilst lift

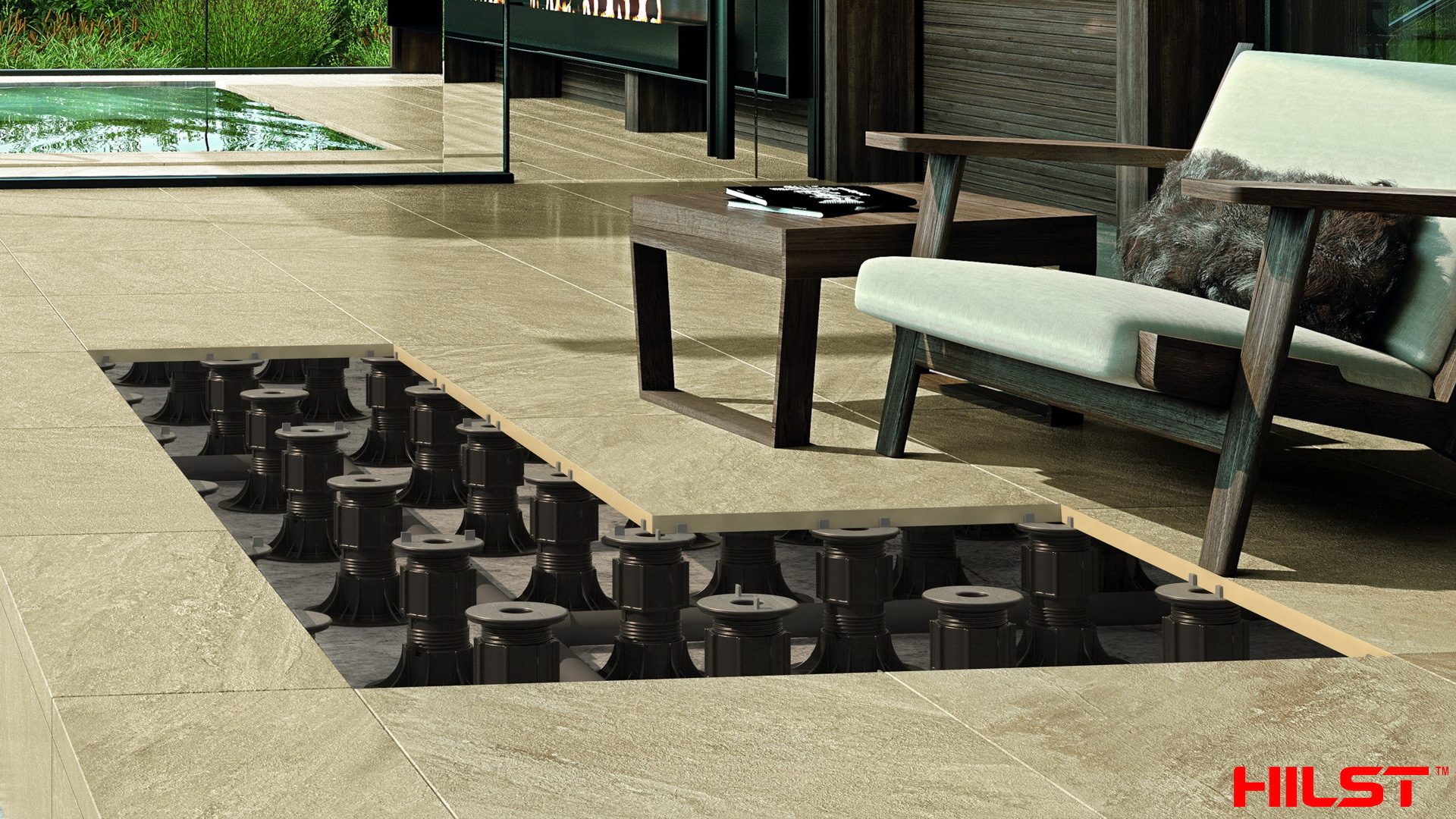

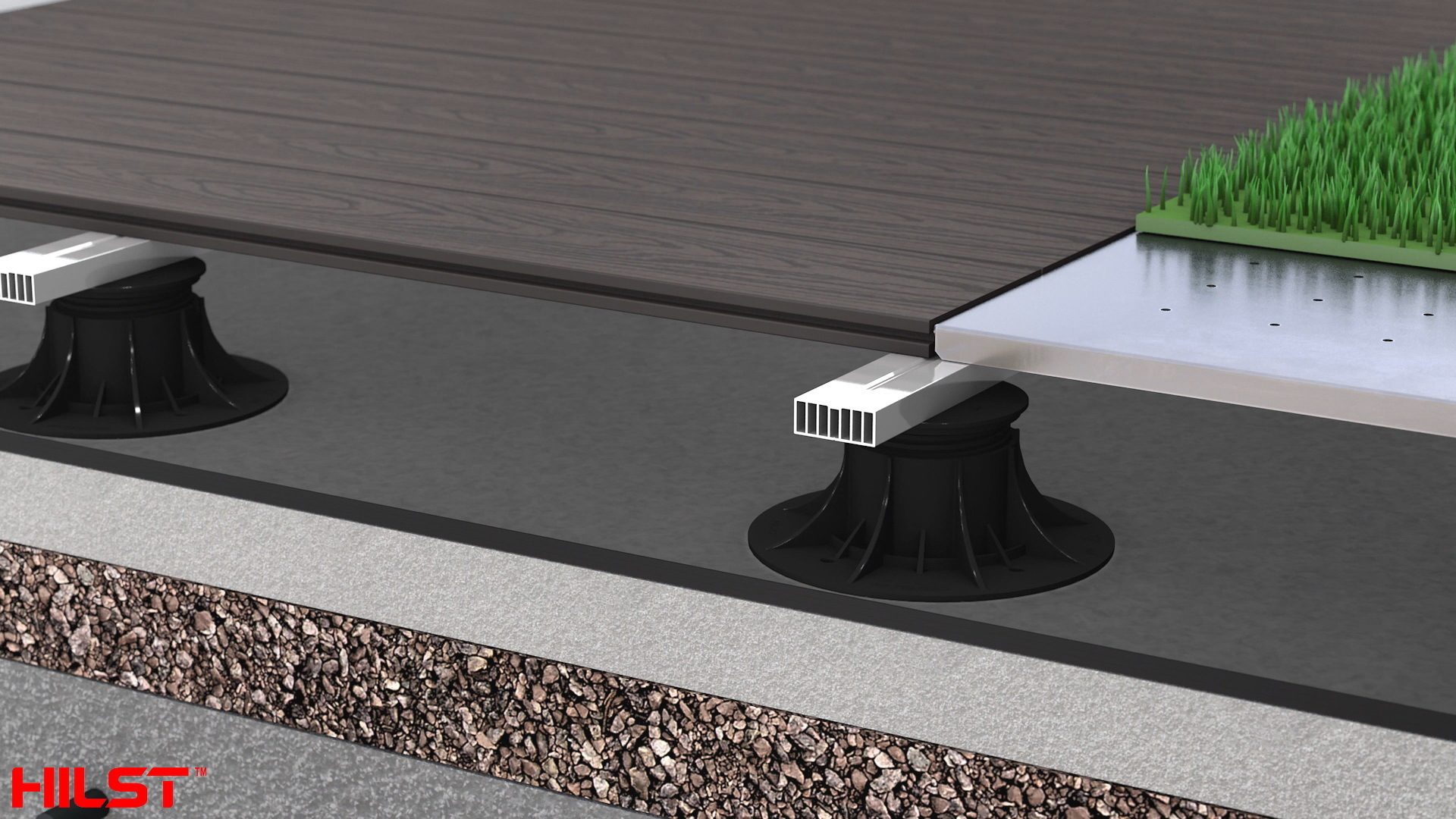

Проект эксплуатируемой кровли Проект террасы hilst lift italon Комбинированная кровля с опорами hilst lift

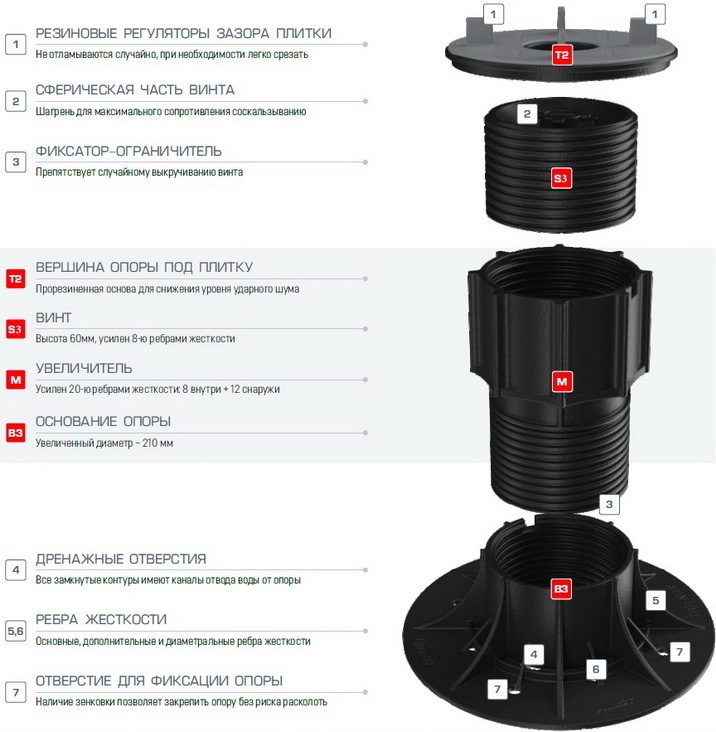

Описание и основные характеристики регулируемых опор HILST Lift

Регулируемые опоры HILST Lift

Цена и ассортимент регулируемых опор HILST Lift

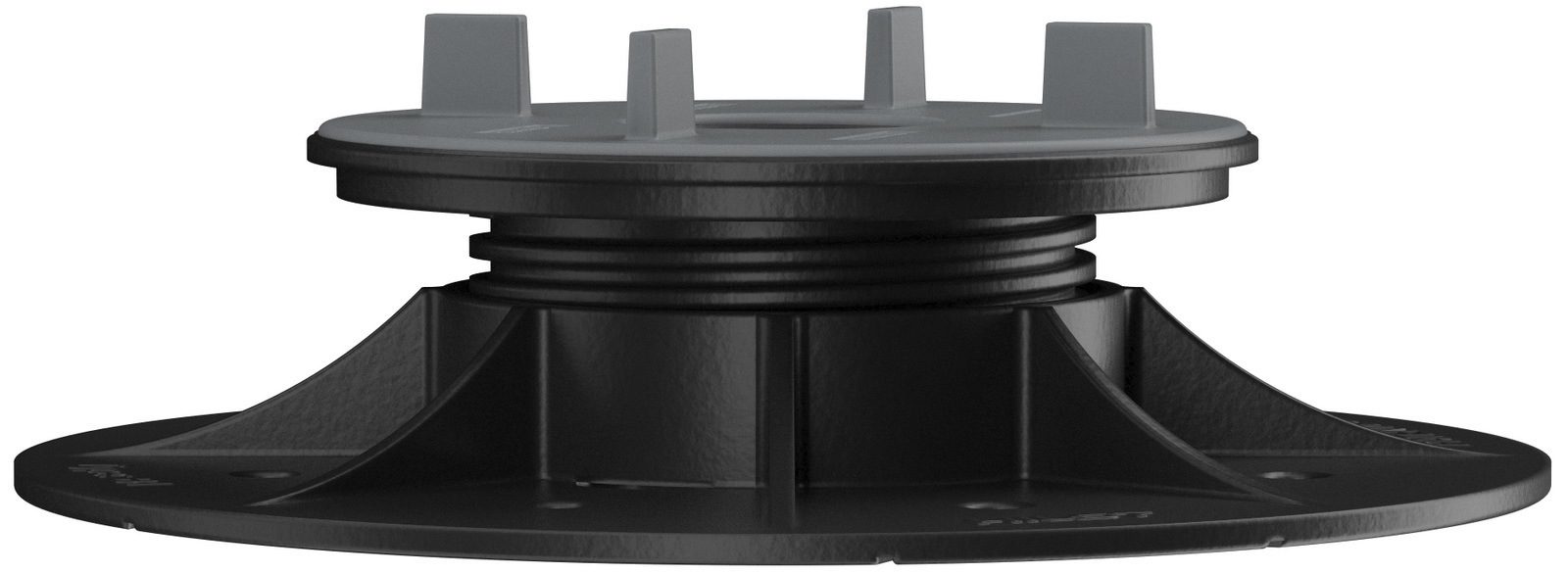

 Регулируемая опора HL1

HL1
35-50 мм

Цена 242 руб/шт.

Регулируемая опора HL2

HL2
50-75 мм

Цена 259 руб/шт.

Регулируемая опора HL3

HL3
70-120 мм

Цена 286 руб/шт.

Регулируемая опора HL4
HL4
115-155 мм

Цена 352 руб/шт.

 Регулируемая опора HL5
HL5
150-250 мм

Цена 418 руб/шт.

Регулируемая опора HL6
HL6
195-300 мм

Цена 484 руб/шт.

Регулируемая опора HL7
HL7
235-385 мм

Цена 550 руб/шт.

Регулируемая опора HL8
HL8
285-430 мм

Цена 616 руб/шт.

Регулируемая опора HL9
HL9
335-485 мм

Цена 682 руб/шт.

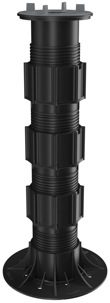

Регулируемая опора HL10
HL10
385-530 мм

Цена 748 руб/шт.

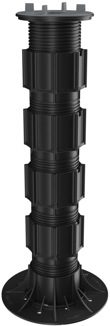

Регулируемая опора HL11
HL11
435-575 мм

Цена 814 руб/шт.

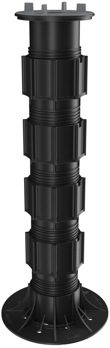

Регулируемая опора HL12
HL12
485-620 мм

Цена 880 руб/шт.

Вершины и аксессуары для опор HILST Lift

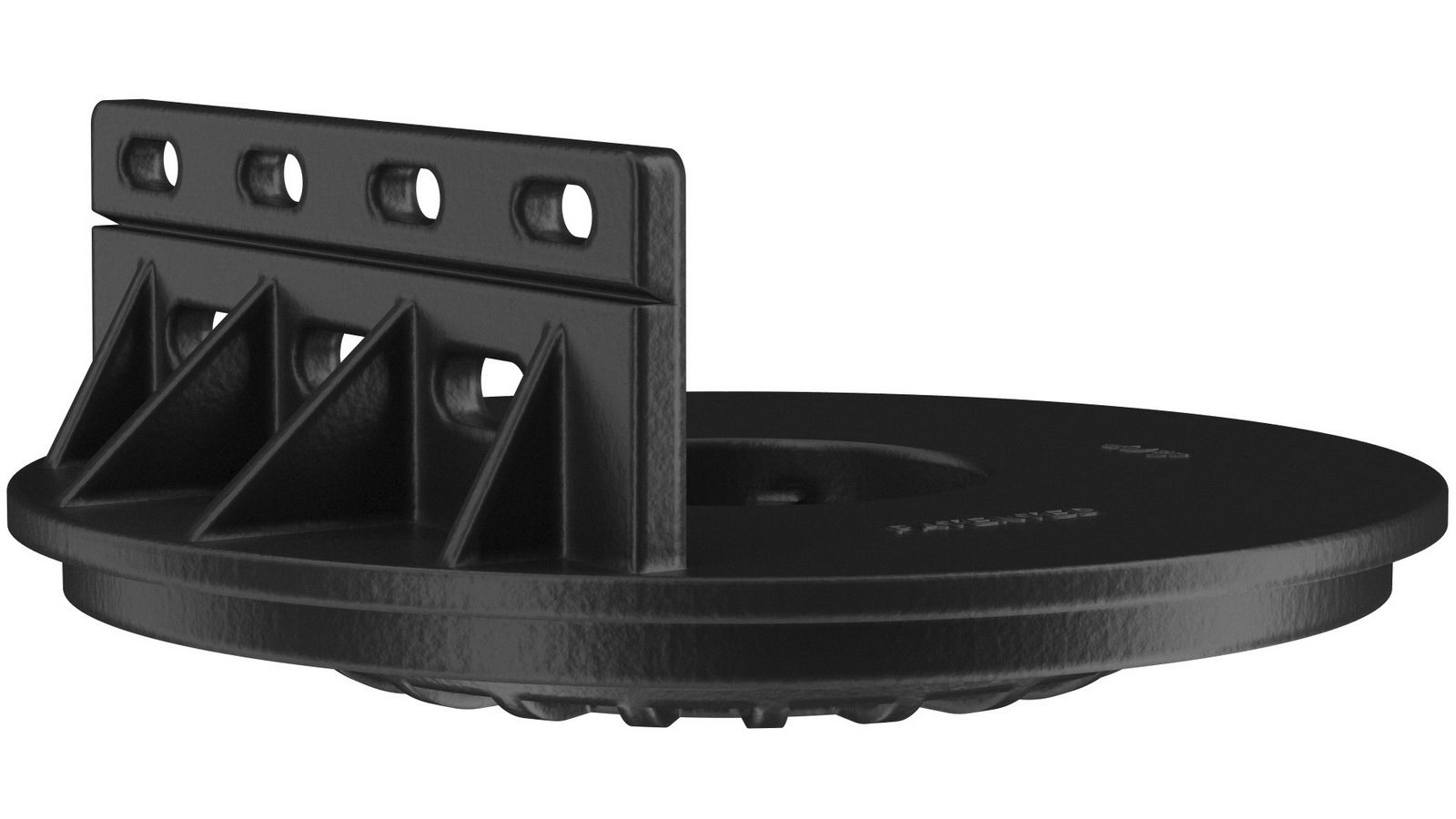

Вершина для всех типов лаг

Универсальная вершина
опоры для всех типов лаг.
Не имеет резинового демпфера.

Цена 72 руб/шт.

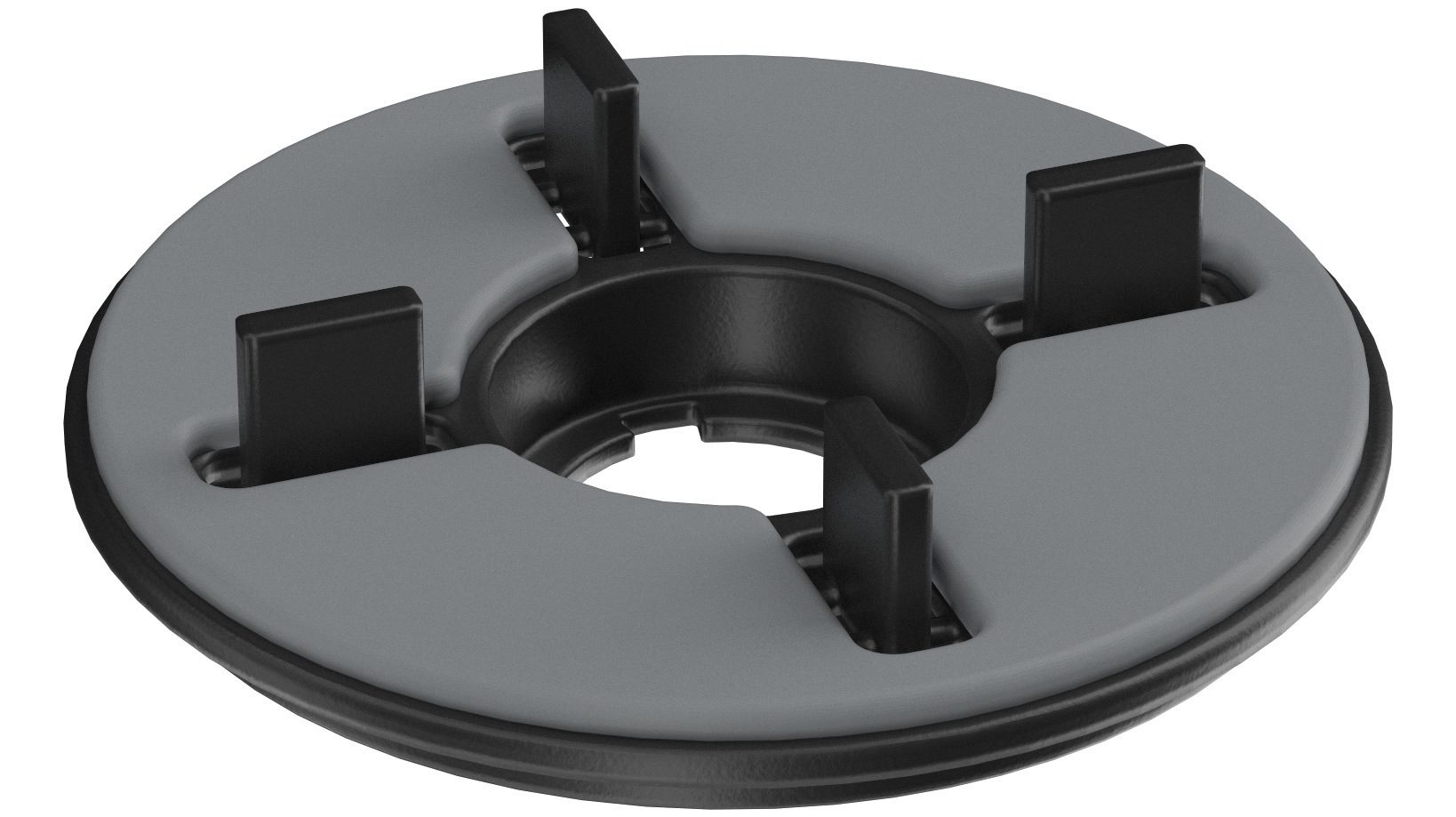

Стандартная вершина опоры hilst lift для плитки

Вершина опоры Стандарт
под плитку.
D=11 мм, 1 резиновый вибродемпфирующий слой.

Цена 72 руб/шт.

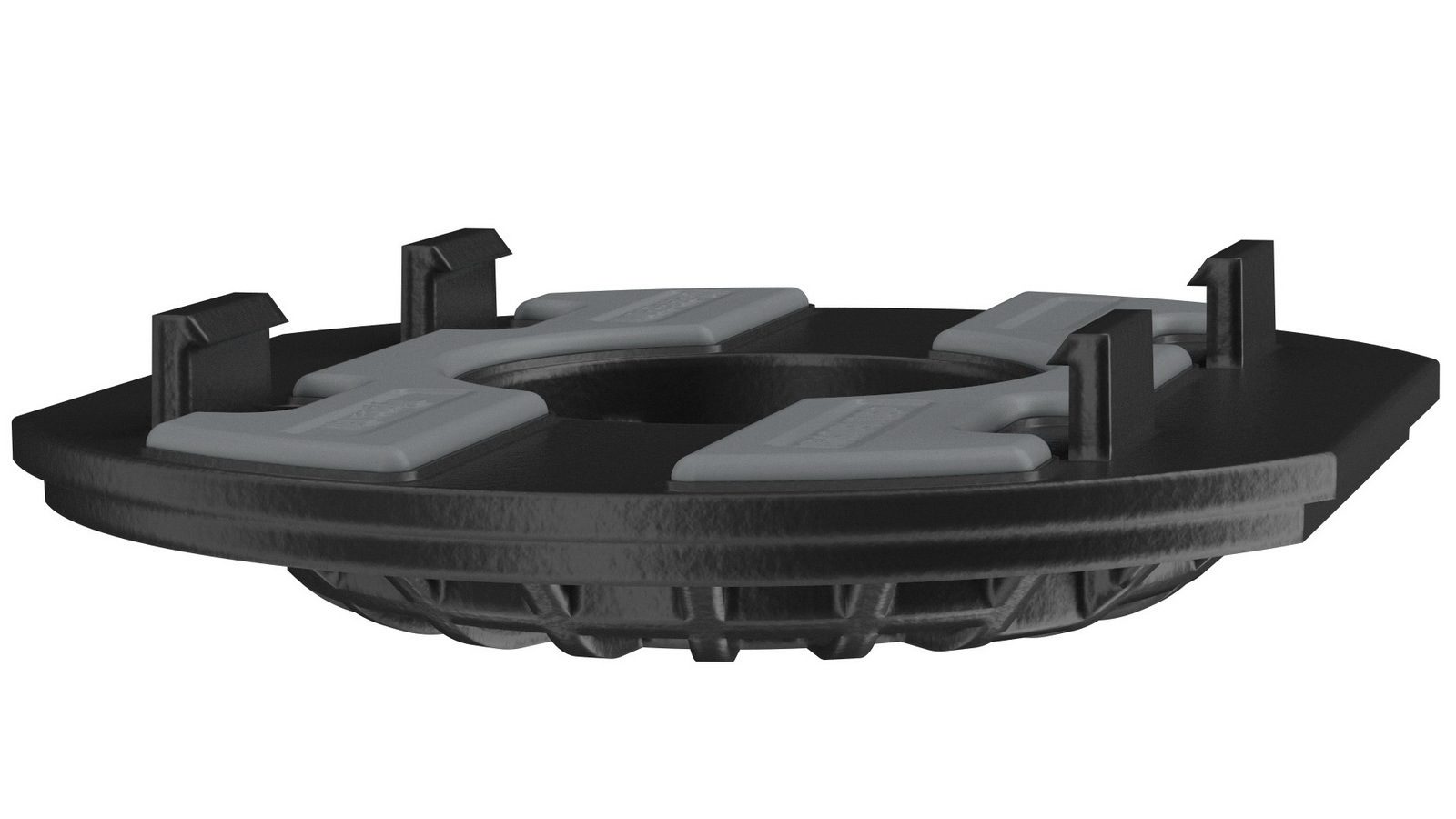

Вершина для алюминиевой лаги HILST

Вершина опоры для
алюминиевой лаги HILST JOIST Pro.
Резиновый слой, 4 зацепа.

Цена 83 руб/шт.

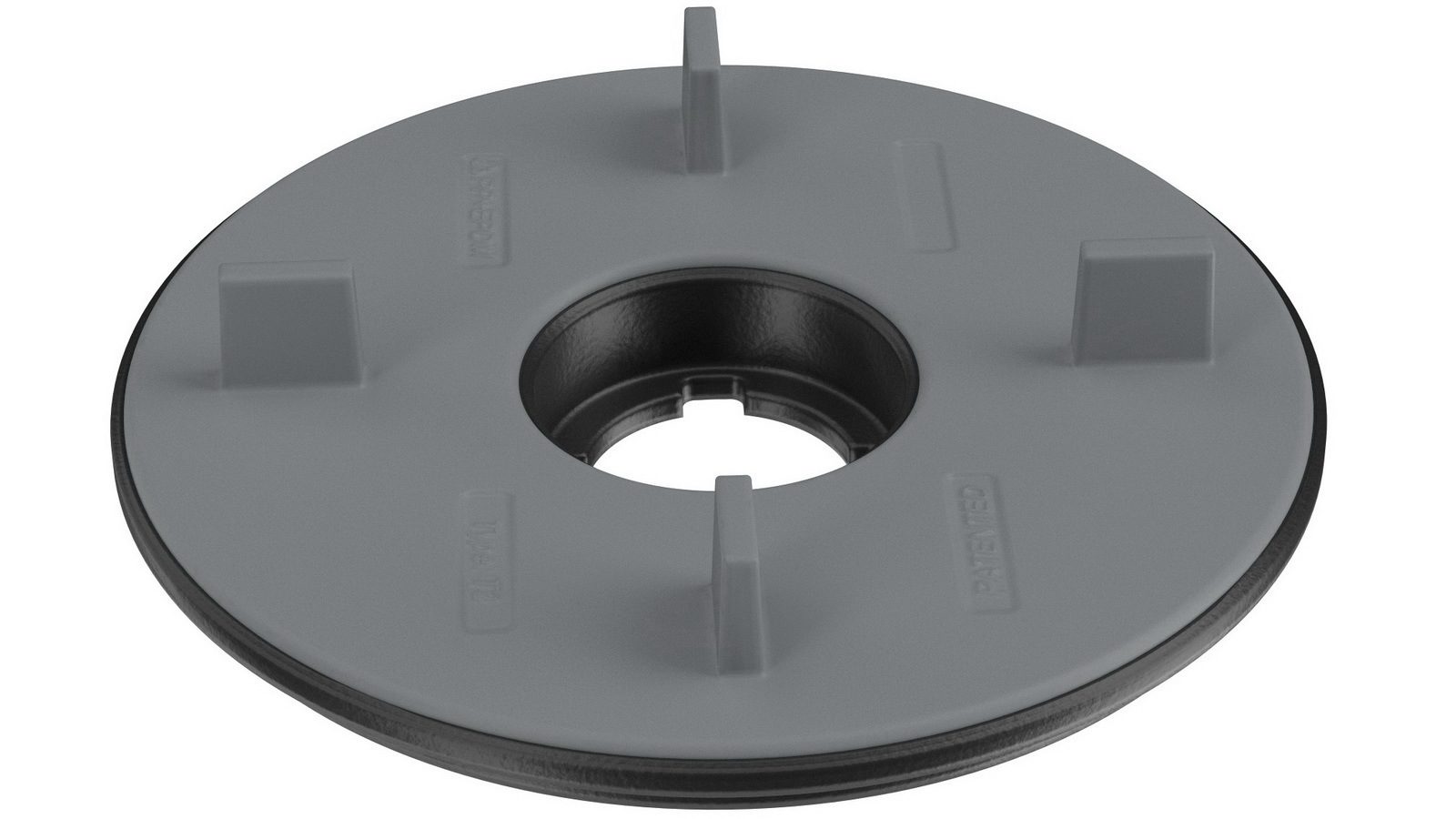

Вершина опоры для плитки

Вершина опоры Премиум
под плитку.
D=13 мм, 2 резиновых вибродемпфирующих слоя.

Цена 83 руб/шт.

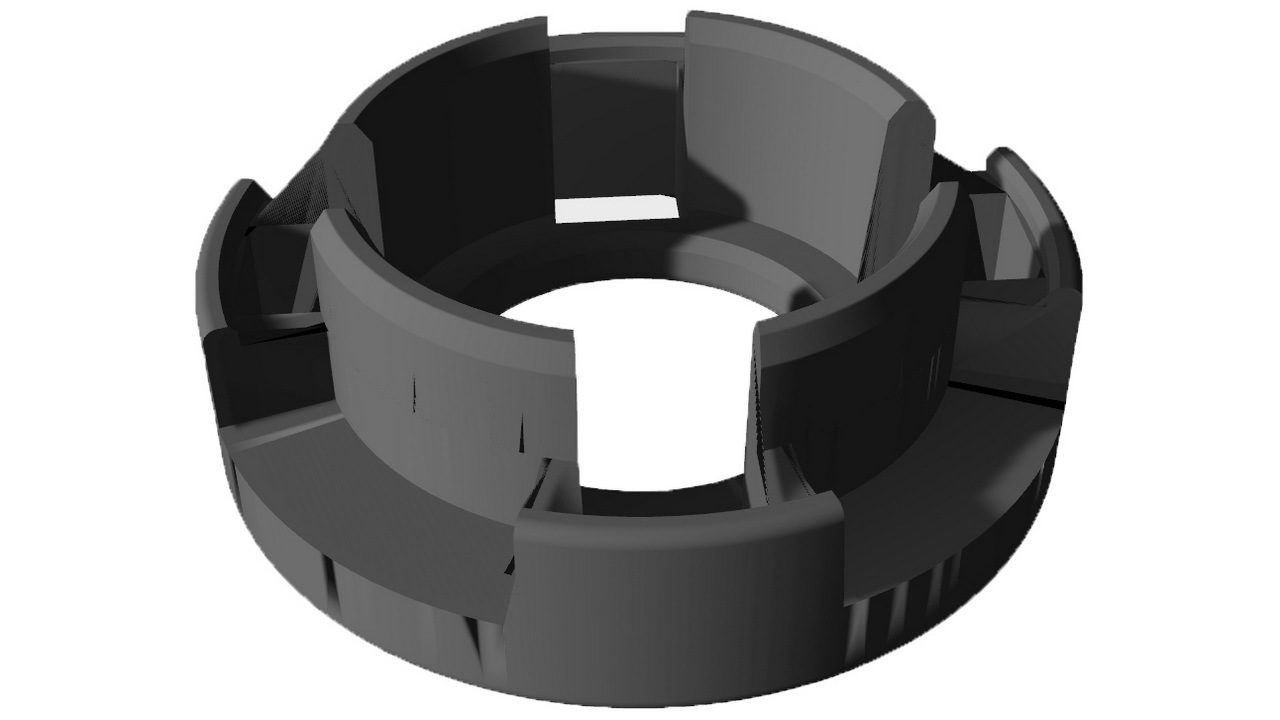

Горизонтальный фиксатор угла вершин опор hilst lift Горизонтальный фиксатор угла вершины опор HILST Lift для плитки

Цена 22 руб/шт.

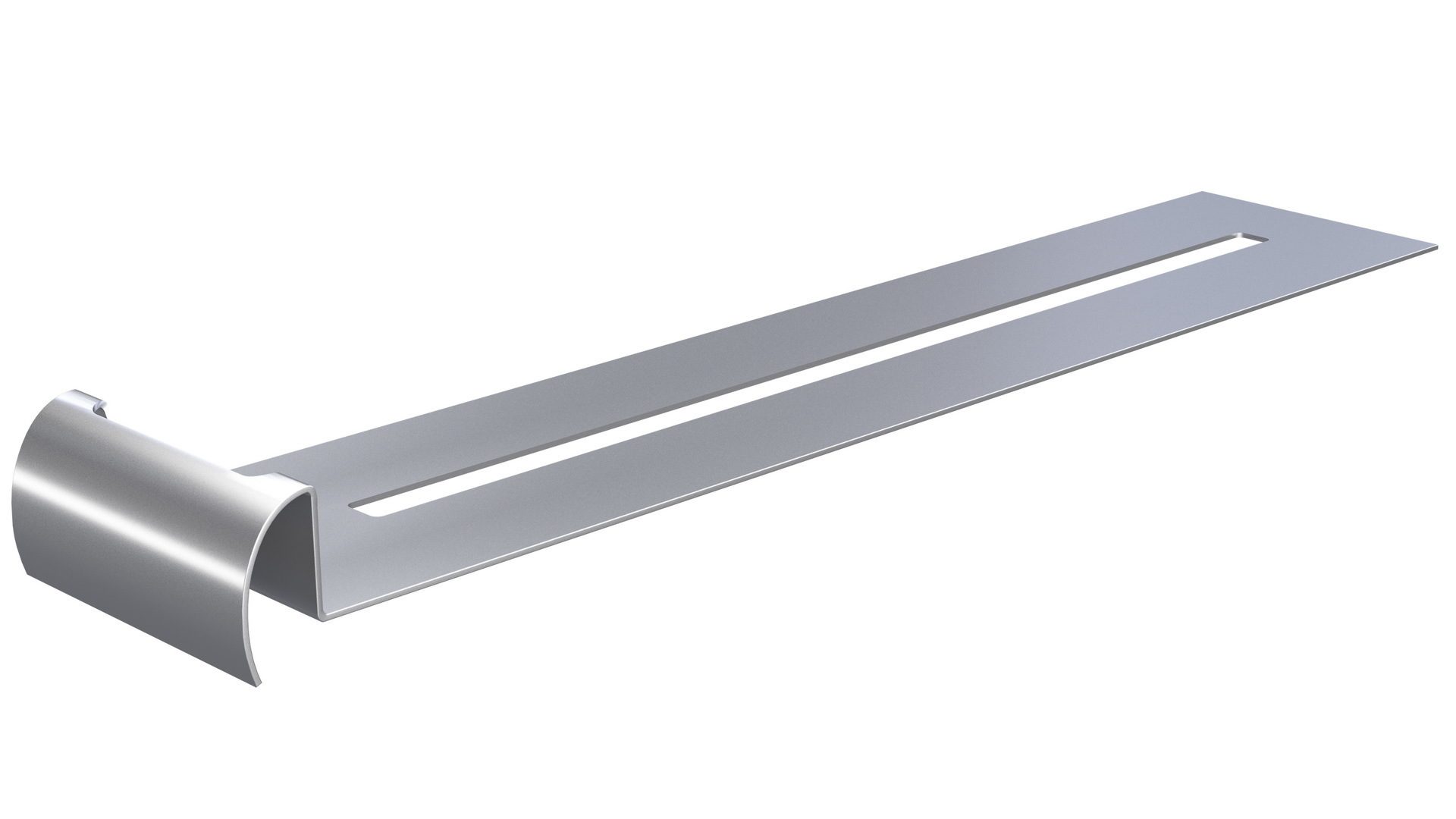

Торцевая пластина для компенсации зазора плитки на опорах HILST Lift Торцевая пластина для компенсации зазора плитки на опорах HILST Lift

Цена 450 руб/шт.

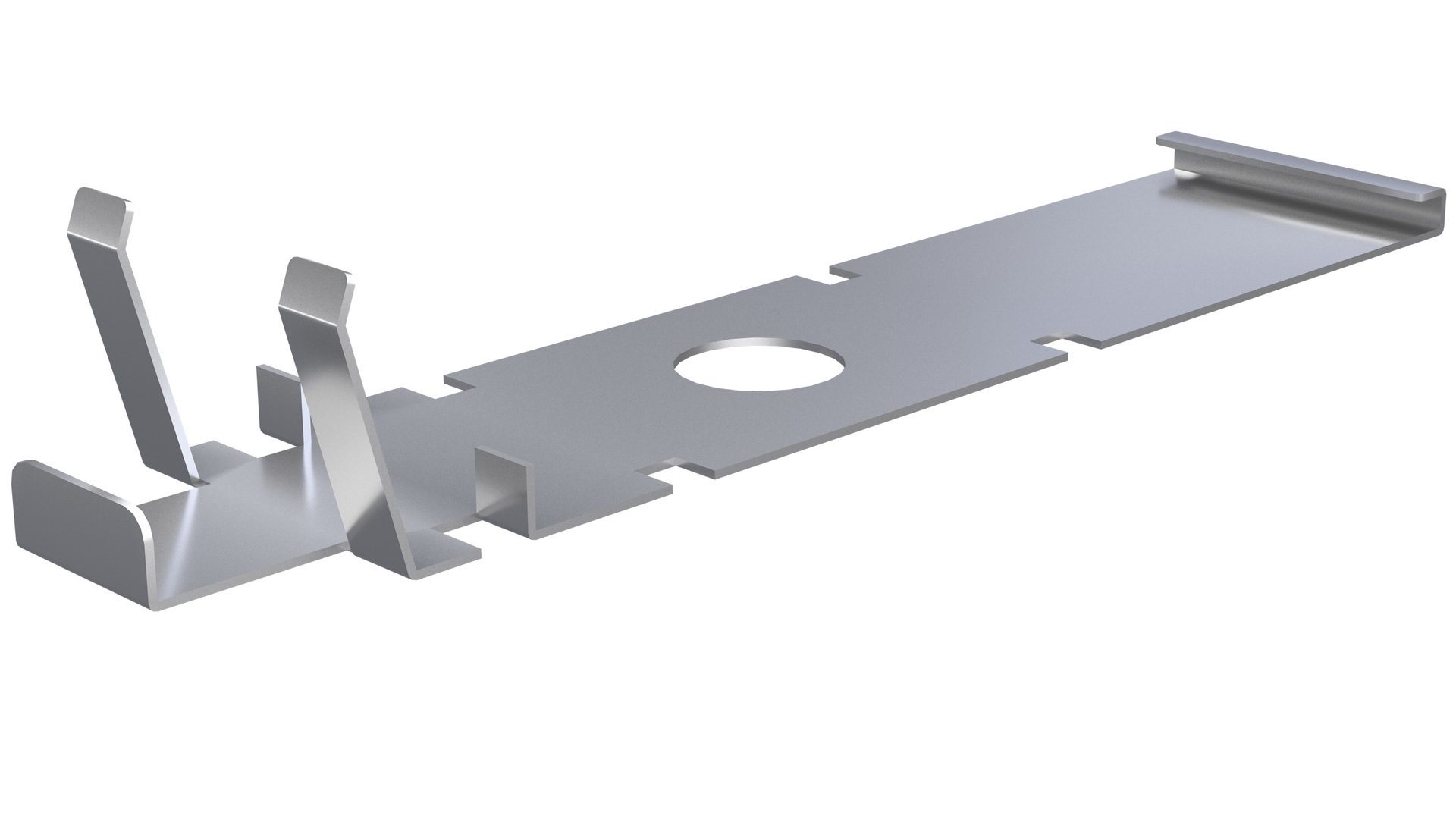

Пластина для монтажа плитки и подсистемы для ступеней Пластина из нержавейки для монтажа плитки и подсистемы для ступеней

Цена 495 руб/шт.

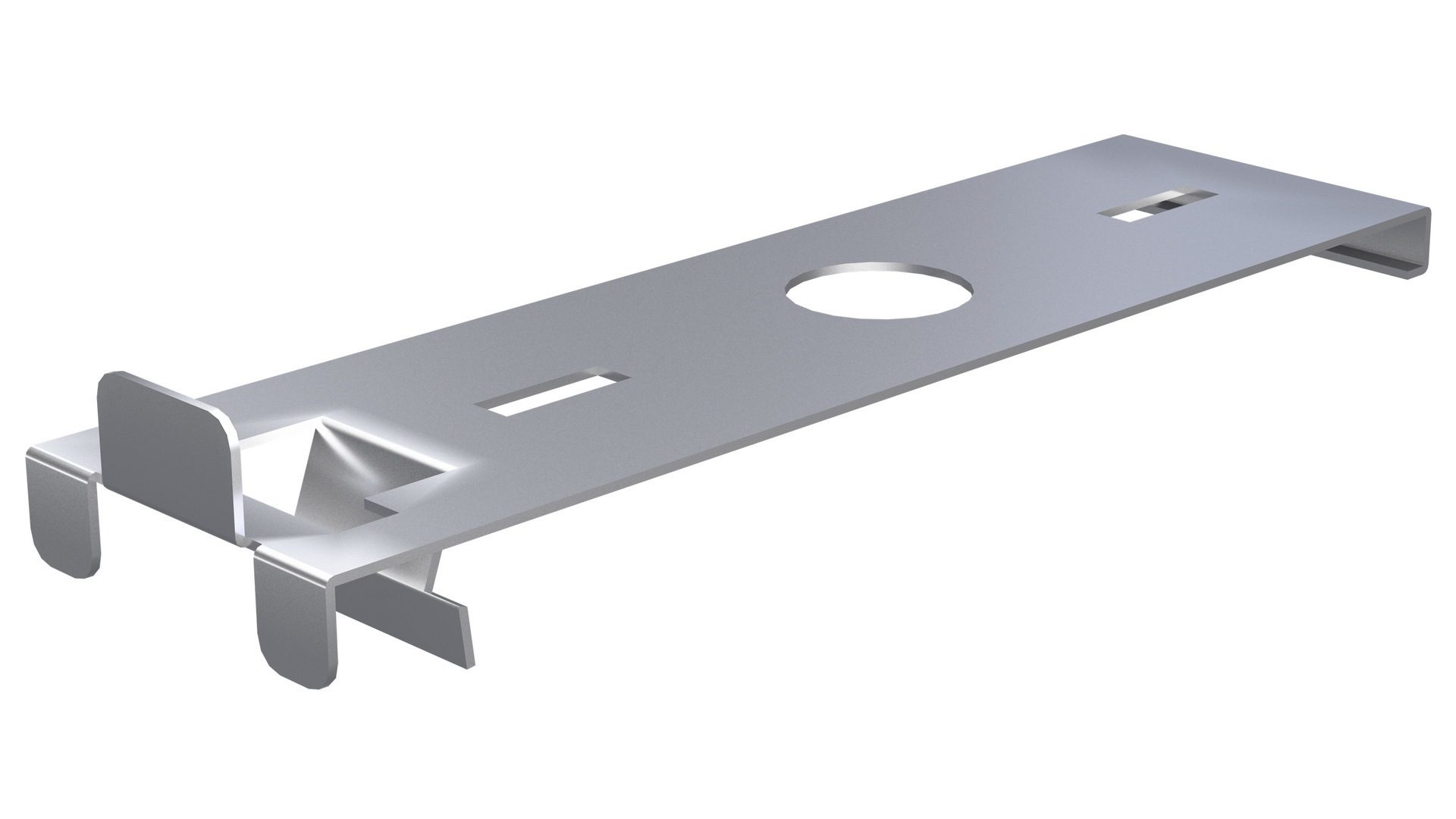

Верхняя пластина для фиксации крайней плитки на опорах HILST Lift Верхняя пластина для фиксации крайней плитки на опорах HILST Lift

Цена 495 руб/шт.

Преимущества регулируемых опор HILST Lift

Автоматический корректор угла наклона

Автоматический корректор угла наклона

Опоры HILST Lift позволяют автоматически компенсировать угол уклона кровель до 5%, что упрощает и ускорят процесс монтажа в несколько раз по сравнению с раритетными системами коррекции.

Усиленное основание

Начиная с высоты опоры 65 мм, основания каждой из этих опор имеют 8 дополнительных лучевых ребер жесткости (кроме 8-и основных) и  диаметральное ребро жесткости. Всё это повышает прочность на излом опор более чем в 1,5 раза.

Дополнительные  ребра жесткости и диаметральное
Дренажные отверстия

Уникальная система водоотвода опор

Предусмотрено достаточное количество дренажных отверстий в каждом замкнутом контуре опоры, что препятствует образованию ледяных наростов, смещению опор и возможного их разрыва в результате замерзания воды.

Безопасность установки на мягкой кровле

При эксплуатации опор на мягком основании, предусмотрен скругленный торец нижней части, который предотвращает прорезание гидроизоляционного ковра.

Скругленнные торцы для защиты гидроизоляции
Шагрень основания опоры предотвращает скольжение

Защита от произвольного смещения опор

При высоких нагрузках и больших углах наклона возникает значительное усилие на горизонтальное смещение опоры. Для предотвращения такого движения, основание опоры выполнено с шагренью.

Безопасность для гидроизоляции у парапетов

Опоры не должны нарушать гидроизоляцию при установке их у парапетов и в углах кровли. Плавные линии реза основания опоры обеспечивают максимальную защиту самых сложных и ответственных мест кровли.

Плавные линии реза для защиты мягкой кровли в углах
Система водоотведения

Эффективная система дренажных каналов

Намеченные линии реза опоры, о которых мы говорили ранее, спроектированы таким образом, чтобы выполнять функцию дополнительных каналов для отвода воды из внутренних пространств основания.

Прочное крепление к твердым основаниям

При монтаже опор на бетонном основании, в их основании предусмотрены отверстия с зенковкой по ГОСТу, позволяющие максимально жестко и надежно зафиксировать опоры без риска их раскалывания.

Зенковка для надежной фиксации опор
Ребра жесткости винтовых соединений

Усиленные винты

Каждое винтовое соединение, высотой более 6,5 см усилены восемью вертикальными ребрами жесткости для обеспечения максимальной прочности на изгиб, а также они выполняют функцию усиления от срезания резьбы при высоких вертикальных нагрузках.

Защита от выкручивания

Для безопасной регулировки высоты опор во время монтажа, предусмотрен специальный фиксатор для предотвращения случайного полного выкручивания винтовой части из основания и, что могло бы грозить, в конечном итоге, потерей прочности и устойчивости.

Защита от выкручивания
Отверстие для ветрозащиты настила

Ветрозащита

В зонах высоких ветровых нагрузок или там, где необходимо обеспечить сохранность настила, в опорах HILST предусмотрено отверстие, благодаря которому можно защитить настил от ветра или кражи, зафиксировав его при помощи винтов.

Прочность на сжатие

Надежность любых резьбовых соединений определяется высокой точностью соединений. Все резьбовые соединения опор HILST имеют минимально возможный допуск - это дает дополнительную защиту винтовых деталей от срезания, что повышает прочность на сжатие системы.

высокая точность резьбовых соединений
Усиленная конструкция увеличителей

Высокий усиленный увеличитель

Максимально удлиненные элементы конструкции (увеличители), необходимые для создания высоких террас, усилены дополнительными внутренними и наружными ребрами жесткости, что повышает прочность на изгиб всей подсистемы.

Прорезиненная вершина для плитки

Это позволяет устанавливать плитку "без скрипа". С резиновыми ограничителями, при выставлении зазоров между плитками, теперь нет риска их случайного выламывания, а в случае  укладки плитки на всю поверхность, они легко срезаются.

Резиновые табуляторы вершины для плитки
Фиксатор горизонтального выравнивания опоры

Горизонтальная фиксация вершин

Если вы хотите зафиксировать вершину опоры HILST Lift строго параллельно с основанием, когда корректировка угла не требуется, используйте для этого специальный фиксатор.

Усиленная вершина для плитки

Диаметр её составляет 130 мм. Имея такую большую площадь поверхности для опирания плиток, она усилена лучевыми и диаметральными ребрами жесткости.

Диаметральные и лучевые ребра жесткости вершины для плитки
Нижняя часть вершины с резиной

Защита от произвольной коррекции угла

Прорезиненная нижняя поверхность вершины для плитки, в зацеплении со сферической частью опоры, имеющую шагрень, создает максимальное сопротивление скольжению, что обеспечивает надежную защиту от качания.

Двойная система виброзащиты и звукоизоляции

Проходя через такие материалы как резина-пластик-резина-пластик, практически полностью затухает какая-либо вибрация, не достигая поверхности кровли и это позволяет спокойно размещать на таких поверхностях промышленное оборудование.

Двойная виброзащита вершин опор для плитки
4 зацепа для надежной фиксации лаги

Надежная фиксация алюминиевых лаг

Уникальная вершина с 4-мя зацепами для алюминиевой лаги обеспечивает надежную фиксацию двух профилей при продольной стыковке и создают неподвижное соединение, что увеличивает прочность всей подсистемы более чем в 1,5 раза.

Защита от вибраций террасных настилов

Верхняя часть опоры для лаги имеет резиновую поверхность, которая позволяет гасить вибрации в широком частотном диапазоне, которые затухают проходя разные среды (материалы) террасная доска-алюминиевая лага - резина –пластик.

Резиновая поверхность
Ребра жесткости вершин для всех типов лаг

Прочное соединение лага-опора

Для надежной фиксации соединения лага-опора предусмотрены 4 ребра жесткости  вершины для всех типов лаг.

Коррекция высоты подсистемы

Регулируемая по высоте вершина для всех типов лаг подходит для направляющих разной высоты, начиная от 20 мм.

Вершина для низкой лаги
Отверстия вершины для компенсации расширения

Компенсационные отверстия

Любой материал имеет расширение, для этого отверстия в вершинах для всех типов лаг сделаны овальными, которые компенсируют это движение,  предотвращая вероятность смещения или заламывания опор.

Точная регулировка готовой террасы с плиткой

Для обеспечения точной регулировки уклонов террасы из плитки, используйте специальный ключ. С опорами HILST Lift для этого нет необходимости разбирать весь настил или его часть.

Ключ для точной регулировки высоты

С полным описанием характеристик и преимуществ Вы можете ознакомиться в каталоге.
