В конструкции утеплённой скатной кровли в качестве гидроизоляции и ветрозащиты рекомендуется использовать трёхслойную паропроницаемую мембрану Спанлайт АМ. Материалы Спанлайт АМ укладывается непосредственно на утеплитель без вентзазора, что позволяет избежать затрат на дополнительную обрешётку между утеплителем и мембраной.

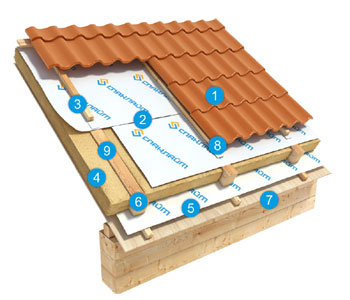

Кровельное покрытие
Ветро-гидрозащитная мембрана Спанлайт АМ
Контррейка
Утеплитель
Пароизоляция Спанлайт В
Стропило
Внутренняя отделка
Обрешётка
Самоклеющаяся уплотнительная лента

Инструкция по монтажу

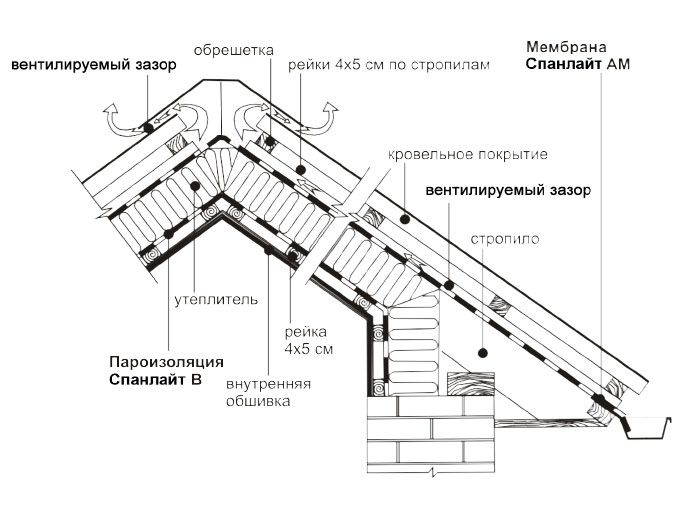

При монтаже утеплённой скатной кровли гидро-ветрозащитная паропроницаемая мембрана Спанлайт АМ служит для защиты утеплителя и несущих элементов конструкции от подкровельного конденсата и как дополнительная защита от ветра, снега и атмосферной влаги при косом дожде в местах неплотной укладки и дефектов кровельного покрытия. Материал способствует выведению влаги из утеплителя. Применяется в утеплённых кровлях с разными типами покрытия с углом наклона согласно инструкции по монтажу и областью применения кровельного материала.

Спанлайт АМ не предназначен для применения в качестве основного или временного кровельного покрытия!

Спанлайт АМ раскатывается и нарезается прямо поверх утеплителя. Монтаж ведётся горизонтальными полотнищами внахлёст, начиная с нижней части кровли, белой стороной к утеплителю. Перекрытие полотнищ по горизонтальным и вертикальным стыкам - не менее 15 см. Растянутый материал может дополнительно укрепляться на стропилах строительным степлером. Поверх материала вертикально по стропилам крепятся деревянные антисептированные контррейки 4х5 см на гвоздях или саморезах. Место вертикального нахлёста или стыка двух горизонтальных полотнищ должно быть прижато контррейкой к стропилу. По контррейкам монтируется обрешётка или сплошной дощатый настил в зависимости от типа кровельного покрытия. Для выветривания водяного пара и подкровельного конденсата обязательно предусматривается вентилируемый зазор между наружной стороной материала Спанлайт АМ и кровельным покрытием на толщину контррейки 4-5 см. Кроме того, для обеспечения вентиляции подкровельного пространства в нижней части кровли и в районе конька предусматриваются вентиляционные отверстия для циркуляции воздуха.

Материал Спанлайт АМ крепится с небольшим провисанием. Нижняя кромка должна обеспечивать естественный сток влаги с поверхности мембраны в водосточный желоб. Стыки уложенных полотнищ скрепить между собой соединительной лентой (например, Изоспан KL или KL+).

Для герметизации мест крепления контррейки необходимо применять Самоклеющуюся Уплотнительную Ленту. При монтаже контррейки по стропилам в местах ее крепления саморезы (гвозди) повреждают целостность полотнищ Спанлайта. Через эти места креплений влага, образующаяся в подкровельном пространстве, может проникать в утеплитель и деревянные конструкции. Поэтому необходимо применять Самоклеющуюся Уплотнительную Ленту для герметизации мест крепления контррейки.

Места примыканий материалов Спанлайт к трубам, мансардным окнам рекомендуется проклеивать клейкой лентой (например, Изоспан ML proff).

Пароизоляция

Спанлайт В применяется как пароизоляция в утеплённых скатных кровлях эксплуатируемых мансард с различными типами кровельного покрытия. Материал служит для защиты теплоизоляционного слоя от проникновения паров изнутри помещения, а также защищает жилое пространство от проникновения частиц утеплителя.

Инструкция по монтажу

При монтаже утеплённой скатной кровли пароизоляция Спанлайт В монтируется с внутренней стороны утеплителя на элементы несущего каркаса или по черновой обшивке при помощи строительного степлера или оцинкованных гвоздей. Монтаж ведется снизу вверх горизонтальными полотнищами внахлёст с перекрытием по горизонтальным и вертикальным стыкам не менее 15 см. При отделке помещения вагонкой (фанерой, декоративными панелями и т.д.) пароизоляция закрепляется по каркасу вертикальными антисептированными деревянными рейками 4х5 см; при отделке гипсокартоном - оцинкованными профилями. Монтаж материала производится с плотным прилеганием гладкой стороной к утеплителю. Внутренняя отделка помещения крепится к реечному каркасу или оцинкованным профилям с вентилируемым зазором 4-5 см. Для обеспечения герметичности паробарьер а полотнища материала Спанлайт В необходимо скреплять между собой соединительной лентой (например, Изоспан KL, SL или KL+).

По аналогии со Спанлайтом В в качестве пароизоляции может применяться материал Спанлайт AR.

Также в качестве пароизоляции может применяться отражающая паро-гидроизоляция Спанлайт FS. Материал монтируется с внутренней стороны утеплителя на стропила или по черновой обшивке при помощи строительного степлера или оцинкованных гвоздей. Крепится металлизированной поверхностью в сторону помещения с целью отражения теплового потока для экономии затрат на отопление помещения. Монтаж ведётся горизонтальными полотнищами внахлёст, начиная с нижней части крыши. Перекрытие материала по горизонтальным и вертикальным стыкам - не менее 15 см. Полотна материала герметизируются металлизированной соединительной лентой (например, Изоспан FL).

Необходимо соблюдать зазор 4-5 см между отражающей поверхностью Спанлайта FS и материалом внутренней отделки для обеспечения условий теплового отражения.
