Крепление

Крепление

ЦСП можно крепить к несущим конструкциям с помощью шурупов и специальных гвоздей. Все виды соединительных элементов должны обладать антикоррозийной поверхностью.

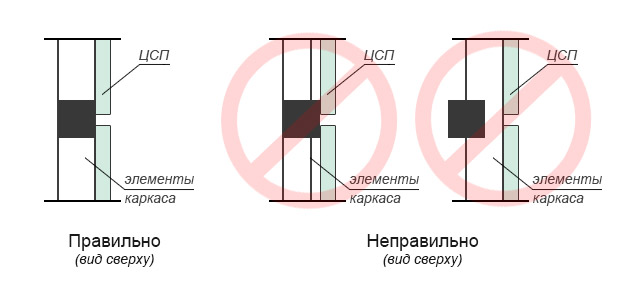

Внимание! Перед установкой ЦСП необходимо убедиться в вертикальности и горизонтальности расположения элементов каркаса. Элементы каркаса должны находитсья в одной плоскости.

КРЕПЛЕНИЕ ЦСП С ПОМОЩЬЮ ГВОЗДЕЙ

Для крепления плит необходимо использовать винтовые оцинкованные гвозди от 2,5 мм. Размер гвоздей выбирается из условия, чтобы длина защемленной части была не менее двух толщин листа ЦСП и не менее 10 диаметров гвоздя (см. табл.)

КРЕПЛЕНИЕ ЦСП С ПОМОЩЬЮ ШУРУПОВ

Отверстия для шурупов рекомендуется просверлить предварительно с углублениями для их головок диаметром в 1,2 раза больше, чем диаметр шурупа. Для крепления плит без предварительного сверления отверстий можно применять только шурупы-саморезы, с упроченным острием и потайной головкой, снабженной лезвиями для образования углубления под ее размеры. Для крепления плит к конструкции возможно использование шурупов, предназначенных для гипсокартонных плит. Размер шурупов выбирается из условия, чтобы длина защемленной части была не менее двух толщин листа ЦСП и не менее 10 диаметров шурупа (см. п. 5.1). Расстояние между шурупами выбирается по схеме, описанной в п.5.1. Для профессионального крепления рекомендуется применение шуруповертов с пневматическим или электроприводом.

Минимальный размер гвоздей и шурупов в зависимости от толщины ЦСП и диаметра нагеля

Диаметр,  мм Толщина ЦСП, мм
8 мм 10 мм 12 мм 16 мм 20 мм 24 мм 36 мм
2,5 35 35 40 50 - - -
3 40 40 45 50 60 - -
3,5 - 45 50 55 60 75 -
4 - - - 60 60 75 110
4,5 - - - 65 65 75 110
5 - - - 70 70 75 110
5,5 - - - - 75 80 110
6 - - - - - 85 110

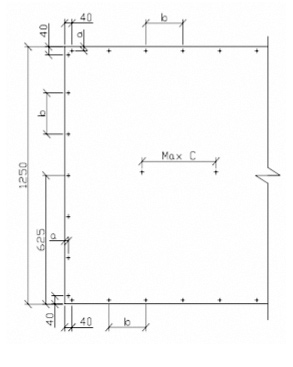

Для обеспечения технологически правильного крепления ЦСП необходимым требованием является соблюдение шага между крепежными элементами расстояний между ними и краями плит.

Толщина плиты,  мм Расстояние, мм
от кромки,  a (мин.) вдоль крайних рёбер,  b (макс.) вдоль средних рёбер,  c (макс.)
8, 10, 12 20 200 400
16 25 300 600
20 25 300 600
24 25 400 800
36 40 600 1200

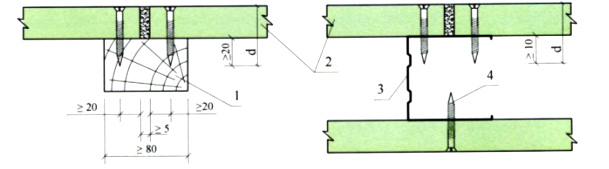

Крепление ЦСП к каркасу

1 — деревянный брус; 2 — ЦСП; 3 — стальная стойка; 4 — шуруп; d — длина шурупа

Примечание: при использовании обычных шурупов отверстия для них просверливают размером, равным 1,2 диаметра винта; рекомендуется выполнять углубление для потайной головки.

ШВЫ (РАЗМЕЩЕНИЕ И ВЫПОЛНЕНИЕ)

ЦСП ТАМАК, как и любой материал, изготовленный из древесины, при изменении влажности подвергаются процессу сжатия и растяжения. Поэтому большое количество швов (малый формат плит) приводит к незначительному смещению плит, а малое количество швов (большой формат плит) - к большему смещению. Смещения приостанавливаются посредством крепления плит в самом шве. В ходе многолетних испытаний плит была выявлена тенденция к сжатию плит, которой следует уделить особое внимание при выполнении закрытых швов. С целью предотвращения образования трещин в строительной смеси для заделки швов, ширина закрытого, видимого компенсационного шва должна составлять 8 мм для внешнего использования и 4 мм - для внутреннего. Самое надёжное и простое решение с монтажной, технической и эстетической точки зрения представляет собой незакрытый, видимый компенсационный шов с шириной 4-8 мм.

Внимание! Плиты ЦСП поставляются с завода с содержанием влаги 9 ± 3%. До монтажа плиты должны быть защищены от воздействия влаги.

КРАЯ И ШВЫ

Весомое значение при выборе способа конструирования краёв и швов придаётся внешнему и внутреннему климату, и особенно воздействию влаги. Возможные конструкции краёв и швов достаточно многообразны. Наиболее распространенные решения представлены ниже.

Варианты швов между ЦСП

1 — полоса гидроизоляционного материала; 2 — эластичная мастика (герметик)


1) Открытый шов (крепление шурупом)

2) Открытый шов (крепление гвоздём)

3) Закрытый шов (крепление шурупом)

4) Закрытый шов (крепление гвоздём)

5) Крепление при помощи алюминиевой планки

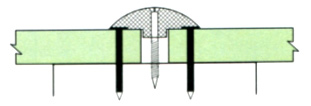

6) Крепление при помощи примененинащельной рейки
