Цементно-стружечные плиты ТАМАК
Характеристики

Характеристики

Размеры, мм Вес 1
листа, кг
Площадь
листа, м
2
Объём
листа, м
3
Кол-во
листов в 1 м
3
Вес
1 м
3, кг
длина ширина толщина
2700 1250 8 36,45 3,375 0,0270 37,04 1300-1400
10 45,56 0,0338 29,63
12 54,68 0,0405 24,69
16 72,90 0,0540 18,52
20 91,13 0,0675 14,81
24 109,35 0,0810 12,53
36 164,03 0,1215 8,23
3200 1250 8 43,20 4,000 0,0320 31,25 1300-1400
10 54,00 0,0400 25,00
12 64,80 0,0480 20,83
16 86,40 0,0640 15,63
20 108,00 0,0800 12,50
24 129,60 0,0960 10,42
36 194,40 0,1440 6,94

ФИЗИКО-МЕХАНИЧЕСКИЕ СВОЙСТВА ЦСП ТАМАК

Наименование показателя,
ед. измерения
Величина показателя
1. Плотность, кг/м 3 1250 - 1400
2. Влажность, % 9 ± 3
3. Разбухание по толщине за 24 ч, %, не более 2
4. Водопоглощение за 24 ч, %, не более 16
5. Прочность при изгибе, МПа, не менее

для толщины 10, 12, 16 мм
для толщины 24 мм
для толщины 36 мм


12
10
9
6. Прочность при растяжении (перпендикулярно пласти плиты), МПа, не менее 0,4
7. Модуль упругости при изгибе, МПа, не менее 3500
8. Ударная вязкость, ДЖ/м 2 9
9. Группа горючести Г1
10. Морозостойкость (снижение прочности при изгибе после 50 циклов), %, не более 10
11. Шероховатость Rz по ГОСТ 7016-82, мм, не более для плит:

нешлифованных
шлифованных


320
0
12. Предельные отклонения по толщине, мм, не более для плит:

шлифованных
нешлифованных толщиной: 10 мм
12 ÷ 16 мм
24 мм
36 мм


± 0,3
± 0,6
± 0,8
± 1,0
± 1,4
13. Предельные отклонения по длине и ширине плит, мм: ± 3
14. Коэффициент теплопроводности, Вт/(м·К): 0,26
15. Коэффициент линейного расширения, мм/(п.м.·°C) или град -1·10 -6: 0,0235 или 23,5
16. Коэффициент паропроницаемости, мг/(м·ч·Па): 0,03

СПРАВОЧНЫЕ ПОКАЗАТЕЛИ ФИЗИКО-МЕХАНИЧЕСКИХ СВОЙСТВ ЦСП ТАМАК

Наименование показателя,
ед. измерения
Значение для плит ЦСП-1 ГОСТ
1 Модуль упругости при изгибе, МПа, не менее 3500 ГОСТ 10635-88
2 Твёрдость, МПа 46-65 ГОСТ 11843-76
3 Ударная вязкость, Дж/м, не менее 1800 ГОСТ 11843-76
4 Удельное сопротивление выдёргиванию шурупов из пластин, Н/м 4-7 ГОСТ 10637-78
5 Удельная теплоёмкость, кДж/(кг·K) 1,15 -
6 Класс биостойкости 4 ГОСТ 17612-89
8 Снижение прочности при изгибе (после 20 циклов температурно-влажностных воздействий), %, не более 30 -
9 Разбухание по толщине (после 20 циклов температурно-влажностных воздействий), %, не более 5 -
10 Горючесть Группа слабогорючих Г1 ГОСТ 30244-94
11 Морозостойкость (снижение прочности при изгибе после 50 циклов), %, не более 10 ГОСТ 8747-88

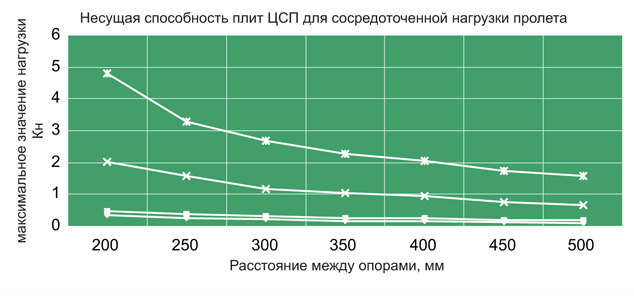

ТАБЛИЦА НАГРУЗКИ НА ЦСП ТАМАК «СОСРЕДОТОЧЕННАЯ НАГРУЗКА — ОДНОПРОЛЁТНАЯ БАЛКА»

Пролёт,
мм
Нагрузка, кН
Толщина
8 мм
Толщина
10 мм
Толщина
12 мм
Толщина
16 мм
Толщина
20 мм
Толщина
24 мм
Толщина
36 мм
200 0,213 0,345 0,480 0,813 1,414 2,007 4,802
250 0,171 0,267 0,387 0,623 1,031 1,572 3,280
300 0,142 0,212 0,307 0,508 0,803 1,167 2,687
350 0,110 0,168 0,267 0,423 0,688 1,030 2,288
400 0,096 0,153 0,248 0,377 0,622 0,945 2,042
450 0,082 0,128 0,195 0,347 0,553 0,760 1,147
500 0,056 0,095 0,185 0,345 0,541 0,667 1,572

ТЕПЛОТЕХНИЧЕСКИЕ СВОЙСТВА

ЦСП, благодаря органическому соединению древесины и цемента, представляют собой однородный монолитный материал без воздушных вкраплений, что обеспечивает высокую теплопроводность. Поэтому наибольшее применение ЦСП находят в конструкциях, где требуется сочетание высокой прочности и низкого температурного сопротивления материала. Теплотехнические свойства ЦСП оцениваются с помощью коэффиуиента теплопроводности, который является важнейшим теплотехническим показателем строительных материалов.

  • Зависимость коэффициента теплопроводности от толщины плиты
    Толщина плит, мм Теплопроводность, Вт/м·°C Температурное сопротивление, м2·°C/Вт
    8 0,26 0,031
    10 0,035
    12 0,046
    16 0,062
    20 0,077
    24 0,092
    36 0,138
  • Звукоизоляция
  • Индекс изоляции воздушного шума
    ЦСП ТАМАК 10 мм RW=30 дБ
    ЦСП ТАМАК 12 мм RW=31 дБ
  • Индекс изоляции ударного шума
  • Цементно-стружечные плиты толщиной 20 и 24 мм, уложенные непосредственно на железобенонное несущее перекрытие измерительной камеры НИИСФ РААСН, обеспечивают улучшение изоляции ударного шума на 16-17 дБ соответственно.
  • При укладывании цементно-стружечных плит толщиной 20 и 24 мм не непосредственно на железобетонную плиту перекрытия, а на промежуточный слой упруго мягкого материала происходит доролнительно улучшение изоляции ударного шума, составляющее 9-10 дБ.
  • Удельное сопротивление выдёргиванию шурупов
    Наименование
    шурупа,
    DxL, мм
    Диаметр отверстия
    под шуруп, мм
    Среднее удельное
    сопротивление из
    5 испытаний, Н/мм
    Разброс удельного
    сопротивления,
    Н/мм
    1 5,5 х 30 3,0 122 118 ÷ 137
    2 5,0 х 30 3,0 85 68 ÷ 103
    3 4,5 х 30 3,0 93 80 ÷ 108
    4 4,0 х 30
    (L резьбы 20 мм)
    2,5 110 88 ÷ 147
    5 4,0 х 30
    (L резьбы полная)
    2,5 114 103 ÷ 124
    6 3,5 х 30 2,5 104 87 ÷ 116
    ср. 105
